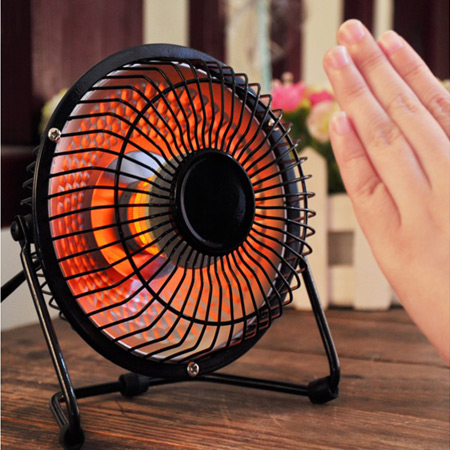

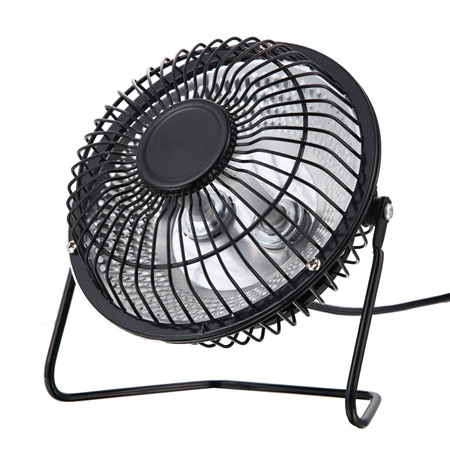

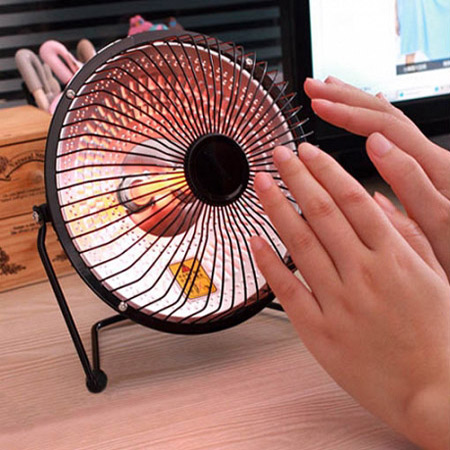

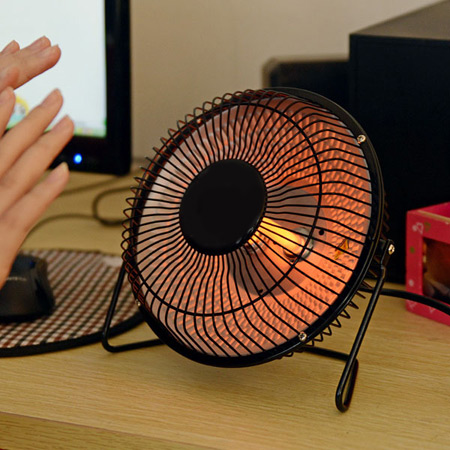

هیتر برقی مدل پنکه Wanjun

المنت :

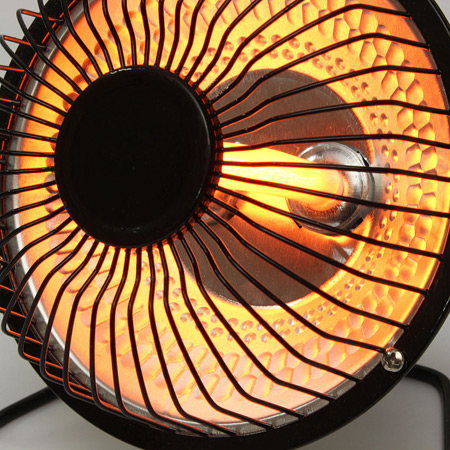

المنت عبارت است از یک مقاومت مفتولی که به دور سرامیک یا آجر نسوز پیچیده شده است و چون جریان برق از آن بگذرد، حرارت تولید می‌کند. جنس این نوع مقاومت‌ها از کرم‌ نیکل یا کرم آلومینیوم است و با توانهای مختلف 500 وات ، 1000 وات ، 1500 وات و در اندازه‌های 20 و 25 و 30 سانتیمتر در بازار موجود می‌باشد. هنگام تعویض یک مقاومت جدا از توان ، به طول آن نیز باید توجه نمود.

عایق بین المنت و بدنه:
این عایق که از جنس چینی است، جهت استقرار پایه‌های المنت بر روی صفحه بخاری مورد استفاده قرار می‌گیرد، که علاوه بر عایق بودن از مقاومت حرارتی خوبی برخوردار هستند.

بدنه:
بدنه بخاری برقی معمولا از فلز ساخته می‌شود. چون بهتر از بدنه پلاستیکی یا کائوچویی می‌تواند در مقابل حرارت زیاد دوام بیاورد. بدلیل فلزی بودن بدنه و حفظ ایمنی در مقابل برق گرفتگی تمهیداتی برای اتصال برق بخاری بکار گرفته می‌شود. که از آن جمله می‌توان به استفاده از سرامیک و چینی به عنوان عایق در ترمینال‌های ارتباطی و استفاده از وارینش به عنوان حفاظ پوششی اشاره کرد. جنس وارینش معمولا از الیاف نسوز است، و مقاومت آن در برابر حرارت بسیار زیاد است. متاسفانه امروزه در ساخت وارینش از الیاف نامرغوب فراوان استفاده می‌شود، که سبب ناپایداری آن در برابر حرارت می‌شود. از این جهت باید در تعویض وارینش به کیفیت جنس آن توجه شود.

کلید:
کلید بخاری‌های برقی در دو نوع ساده و لامپ‌دار تولید شده و مورد استفاده قرار می‌گیرد. این کلیدها معمولا آمپراژ بالایی دارند و آن به خاطر جریان مصرفی بالای بخاری است. تعداد کلیدهای بخاری بسته به تعداد المنت متفاوت است. امروزه از بخاری‌های سه المنتی با سه کلید و یا دو کلید ، زیاد استفاده می‌شود. استفاده از مقاومت سری در کلید به منظور محدود کردن ولتاژ دو سر لامپ و نیز کاهش جریان عبوری از آن است. اندازه مقاومت‌ها متفاوت است ولی اغلب در حدود 150 کیلو اهم می‌باشد.

سیم رابط:
سیم رابط همان هادی مسی است که چون باید توانایی عبور دادن جریانهای بالا را داشته باشد، سطح مقطع آن حداقل 1.5 میلیمتر مربع در نظر گرفته می‌شود. بدلیل ارتباط نزدیک آن با حرارت ، بر روی آن پوشش (الیاف نسوز و یا الیاف نخی معمولی) کشیده می‌شود.
